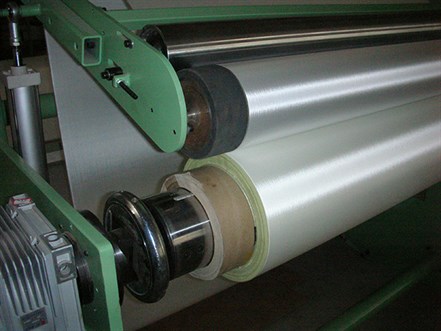

CW型中心卷取机
中心收卷机,也称轴向主动收卷装置。它有别于床式表面收卷,不会对织物表面造成摩擦损伤。
CW2/UP型中心收卷机是引进欧洲先进技术,适于碳纤布、电子玻纤布等敏感织物的卷取。该设备由北京威瑞亚太科技有限公司在常州的子公司 ---- 常州瑞赛机电设备公司加工生产。它采用世界上著名的专用交流伺服系统ERGODRIVE-LT,可灵活设定收卷张力,控制精确,技术及功能先进,具有自主设计知识产权。
其基本配置如下:
本装置具有如下特点和优势:

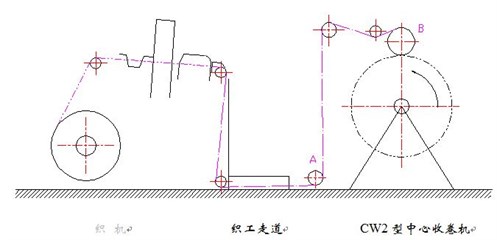

- 1、 无刷电机交流伺服系统,可灵活设定收卷张力;张力检测辊A安装张力传感器,张力传感器检测布面张力,精确控制收卷张力;
- 2、 同织机联动,自动运行;
- 3、 适于碳纤、玻璃纤维等敏感性产业用织物;
- 4、 气动控制压辊B对布卷的压力和抬起;气胀轴固定纸芯管,操作简单方便;
- 5、 三种规格的最大收卷直径:Φ800mm,Φ1000mm,Φ1200mm;
CW2型中心收卷机系列
型号,有不同的配置,
可满足各种织物的收卷 - 6、型号:CW2/UP – 140/Φ1200
- “CW2/UP” — 中心卷取装置基本型号
- “140” — 织机公称幅宽 cm
- ”Φ1200“ — 最大卷取直径 mm
- 7、 其它型号的中心收卷机:
- CW1/AF – 固定式A字架中心收卷机;
- CW1/AM – 移动式A字架中心收卷机;
CW型中心收卷机的重要特点
- 在“手动”状态,可以独立进行向前/向后操作,使布卷向前卷或向后倒卷。
- 在“自动”运行状态,CW中心收卷机根据设定的收卷张力同织机完全联动运行。
- CW型中心收卷机可根据设定进行恒张力卷绕或变张力卷绕。
- CW型中心收卷机可独立设定织机停车或慢动时织物的张力。停车时收卷机自动将布张力调整到停车设定值。开车时,自动复原到正常运行的收卷张力。
- CW型中心收卷机可根据不同织物,变换不同的收卷方式。
CW型卷布机可实现以下三种收卷张力控制模式:

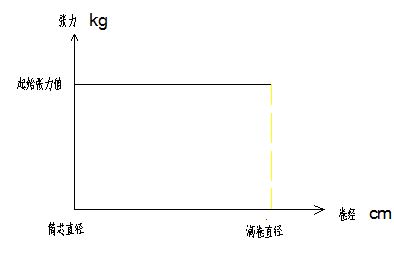

1、恒张力收卷 | |

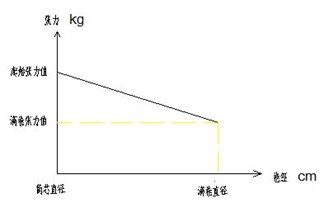

2、变张力收卷(方式1) | |

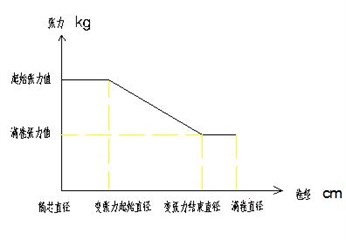

3、变张力收卷(方式2) |
